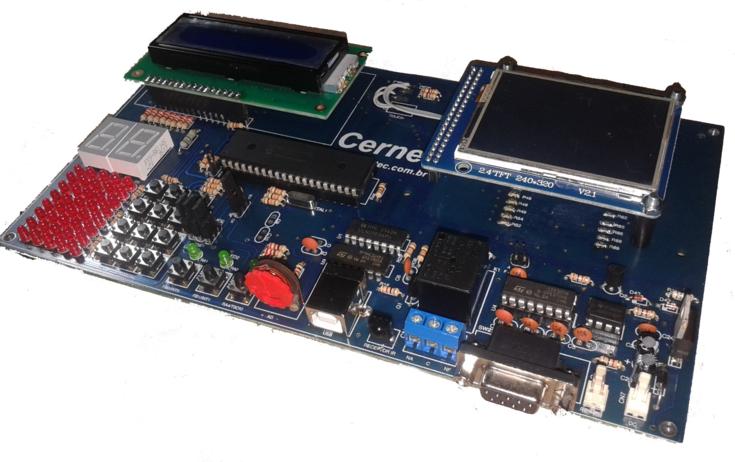

Detalhes do Kit PIC MASTER PIC18F4550 com Display Gráfico Colorido e Touch Screen







Dimensões: 231 mm x 121 mm

Com esta placa didática, aprender a desenvolver projetos no microcontrolador PIC 18F4550 se tornou muito fácil! Por já implementar em uma única placa, periféricos internos deste microcontrolador, você não necessitará perder tempo com montagens de protótipos e similares. Veja o que você vai aprender nesta placa:

  • LCD alfanumérico;
  • LCD Gráfico Colorido com Touch Screen;
  • Displays de leds de 7 segmentos;
  • Varredura de leds;
  • Comunicação serial RS232;
  • Comunicação serial RS485;
  • Comunicação USB;
  • Comunicação com Shift Register;
  • Conversão A/D;
  • Botão de reset manual;
  • Gravação on-board;
  • Acionamento de cargas externas;
  • Varredura de Teclas.

Esta placa vem acompanhada do microcontrolador PIC18F4550. Suas principais características são:

  • 32 kW de memória de programa;
  • 1536 bytes de memória de dados volátil (RAM);
  • 256 bytes de memória de dados não volátil (E²PROM);
  • 15 interrupções;
  • 31 I/O’s;
  • 4 timers (1 de 8 bits e 3 de 16 bits);
  • 2 Capture/Compare/PWM;
  • USART;
  • Porta USB;
  • PSP;
  • 8 canais de conversão A/D com 10 bits cada.

Fazem parte do kit de desenvolvimento PICLAB18F4550:

  • 1 Placa PIC MASTER PICLAB18F4550 com display gráfico colorido e Touch Screen e lcd com backlight azul ou verde;
  • 1 Fonte de alimentação;
  • 1 Cabo de comunicação RS-232;
  • 1 CD Rom com softwares, guia do desenvolvedor e exemplos em C e BASIC demonstrando como usar os recursos da placa, como display gráfico colorido, touch screen e porta USB e outros periféricos.





Obs: Caso o seu PC não tenha disponível a porta serial RS232, recomendamos que a gravação da placa seja feita pelo gravador Cerne USB. Veja detalhes do mesmo neste link.



Clique aqui para ver o layout desta placa!
Clique aqui para ver o tutorial de instalação desta placa!
Veja aqui alguns exemplos deste kit!
