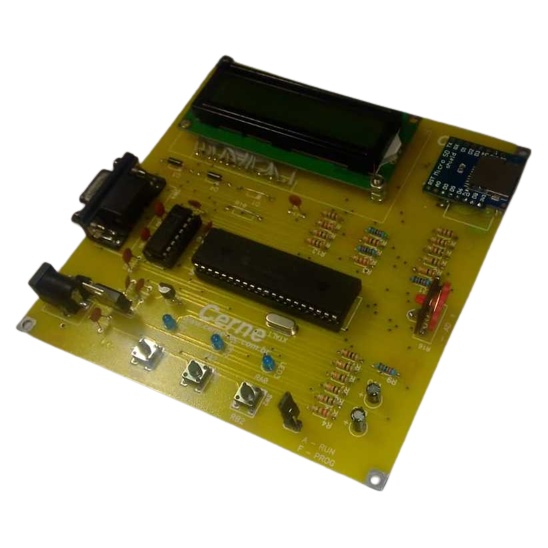

Detalhes do Kit microcontrolador Cerne SD CARD



Dimensões: 130 mm x 130 mm

Com esta placa didática, aprender a desenvolver projetos no microcontrolador PIC aplicado a leitura e escrita de memória SD se tornou muito fácil! Por já implementar em uma única placa, periféricos internos deste microcontrolador, você não necessitará perder tempo com montagens de protótipos e similares. Veja o que você vai aprender nesta placa:

  • Criação de arquivos tipo txt na memória SD;
  • Leitura e escrita de dados no formato FAT16 na memória;
  • Gravação in-circuit;
  • Acionamento de leds;.
  • Leitura de Teclas;
  • Comunicação RS232;
  • etc...

Esta placa vem acompanhada do microcontrolador PIC18F4520. Suas principais características são:

  • 16kW de memória de programa;
  • 1536 bytes de memória de dados volátil RAM;
  • 256 bytes de memória de dados não volátil (E²PROM);
  • 15 interrupções;
  • 33 I/O’s;
  • 3 timers (2 de 8 bits, 1 de 16 bits);
  • 2 Capture/Compare/PWM;
  • USART;
  • MSSP (PSI e I²C);
  • PSP;
  • 8 canais de conversão A/D com 10 bits cada.

Fazem parte do kit de desenvolvimento Cerne SD CARD:

  • 1 Placa Cerne SD CARD;
  • 1 Display 16x2 com backlight azul ou verde;
  • 1 Fonte de alimentação;
  • 1 Cabo de comunicação RS-232;
  • Arquivo com softwares, guia do desenvolvedor, esquema el&etrico e exemplos escritos no mikroC demonstrando como acessar a memória e outros recursos da placa.



Obs: Caso o seu PC não tenha disponível a porta serial RS232, recomendamos que a gravação da placa seja feita pelo gravador Cerne USB. Veja detalhes do mesmo neste link.

Clique aqui para ver o layout desta placa!

Clique aqui para ver o tutorial de instalação desta placa!

Veja aqui alguns exemplos deste kit!

Comprar
