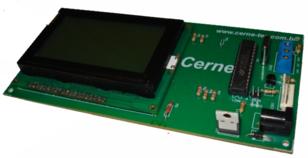

Kit microcontrolador Cerne Scope




Com esta placa didática, aprender a desenvolver projetos no microcontrolador da linha PIC se tornou muito fácil! Ela permite com que você aprenda a desenvolver projetos para apresentação de pequenos gráficos no display gráfico da placa usando o PIC! Por já implementar em uma única placa, periféricos internos deste microcontrolador, você não necessitará perder tempo com montagens de protótipos e similares. Veja o que você vai aprender nesta placa:

  • Display Gráfico;
  • Gravador ON BOARD;
  • ...

Esta placa vem acompanhada do PIC18F252 ou PIC16F. Suas principais características são:

  • Microcontrolador de 28 pinos;
    Possui 23 portas de entrada e saída (I/O);
  • Memória de programa Flash com 16kW(252) ou 8kW (PIC16F);
  • Memória SRAM de 1536(252) bytes ou 364(PIC16F) bytes;
  • Um timer de 8 bits;
  • Três timers de 16 bits;
  • Usart;
  • AD.



Fazem parte do kit de desenvolvimento Cerne Scope:

  • 1 Placa Cerne Scope;
  • 1 Fonte de alimentação;
  • 1 Cabo de comunicação RS-232;

    1 CD Rom com softwares, tutorial de instalação e exemplos escritos em C demonstrando o uso do display gráfico.



Obs: Caso o seu PC não tenha disponível a porta serial RS232, recomendamos que a gravação da placa seja feita pelo gravador Cerne USB. Veja detalhes do mesmo neste link.

Veja aqui alguns exemplos deste kit!

Veja aqui o tutorial de instalação deste kit!

Clique aqui para ver o layout desta placa!



Comprar
