Design de objetos para impressora 3D com o Tinkercad

Por Vitor Amadeu Souza - 04/04/2019



1. Introdução

O tinkercad é uma ferramenta desenvolvida pela Autodesk, o mesmo fabricante do Autocad. Tal aplicação possibilita o desenvolvimento de objetos voltados para impressão 3D, sendo um Web App que funciona diretamente em um browser como o Google Chrome dentre outros. Acesse o link abaixo para acessar a plataforma.


https://www.tinkercad.com/

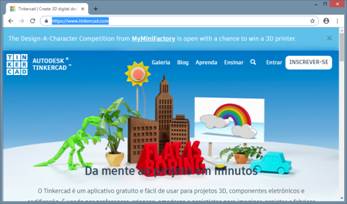

A seguinte tela ficará disponível.

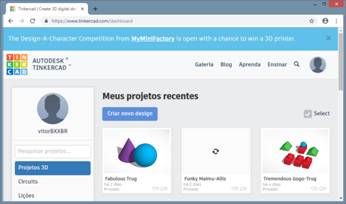

Clique no botão Inscrever-se para efetuar o registro na ferramenta. Em seguida, faça o login. A tela abaixo será apresentada.

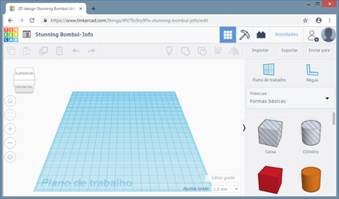

Selecione Projetos 3D e em seguida clique em Criar novo design. A seguinte tela será carregada, possibilitando a criação de objetos em 3D.



A tela apresentada é o plano de trabalho, onde nela os objetos dispostos na barra de componentes lateral poderão ser arrastados para o plano de trabalho de modo a criar o modelo em 3D.



Após o desenvolvimento do modelo basta gerar os arquivos para impressão. Clique no botão Exportar no qual a seguinte tela será apresentada.



Os arquivos de impressão podem ser gerados no formato OBJ ou STL e caso o corte seja a laser a opção SVG está disponível. Com tal arquivo em mãos, basta procurar uma empresa especializada em impressão ou dispor de uma impressora 3D para produzir o seu modelo.



2. Texto

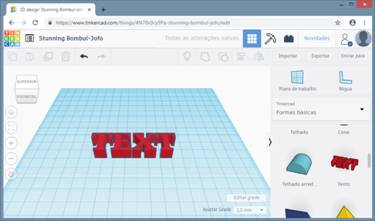

O objetivo inicial é imprimir um texto em 3D. Para isso, com um novo projeto criado arraste o Texto na barra de componentes para o plano de trabalho, onde o seguinte resultado será observado.

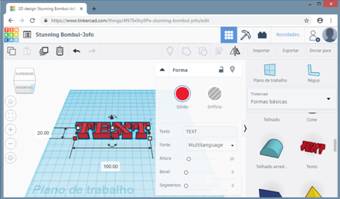

Clicando no componente é possível alterar sua altura, largura e comprimento.

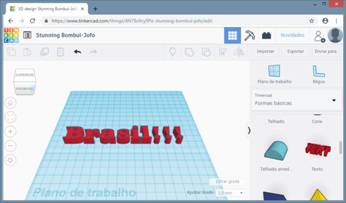

No exemplo acima a altura é de 10 mm, largura de 100 mm e comprimento de 20 mm. Altere o conteúdo da mensagem e gere o arquivo correspondente para impressão.

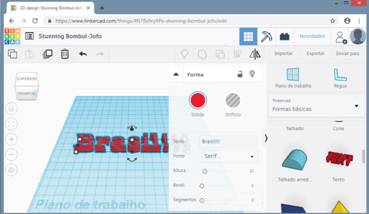

É possível alterar o tipo de fonte, bastando clicar acima do objeto e ir à opção Fonte.




Literatura recomendada:

https://clubedeautores.com.br/ptbr/book/281110--Design_de_Objetos_para_impressora_3D_Com_o_Tinkercad
