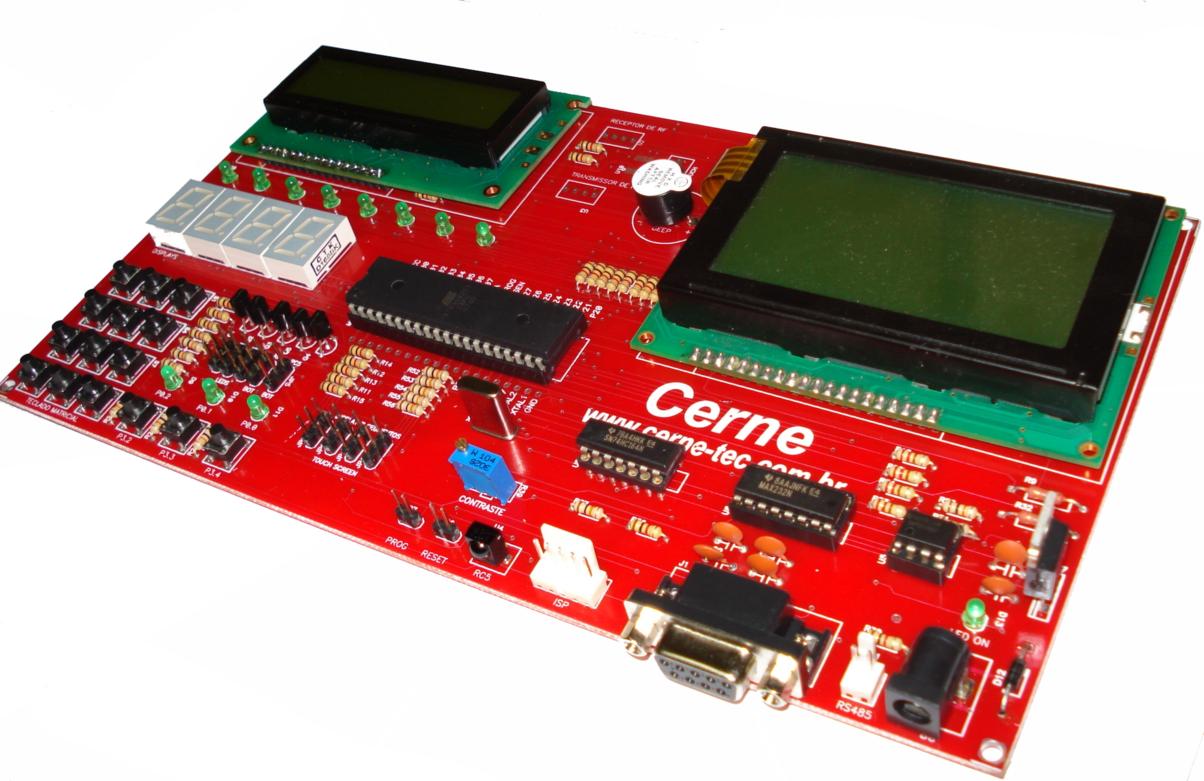

Detalhes do Kit 8051 MASTER PLUS




Dimensões: 230 mm x 130 mm

Com esta placa didática, aprender a desenvolver projetos no microcontrolador AT89S52/53/89S8252/89S8253 tornou muito fácil! Por já implementar em uma única placa, periféricos internos deste microcontrolador, você não necessitará perder tempo com montagens de protótipos e similares. Veja o que você vai aprender nesta placa:

  • Display de 7 segmentos;
  • Display LCD;
  • Display Gráfico com Touch Screen;
  • Varredura de Teclas;
  • Leitura de teclas;
  • Acionamento de saídas;
  • USART;
  • Comunicação RC5;
  • Comunicação RS232;
  • Comunicação RS485;
  • Transmissão e Recepção de RF;
  • Gravação ISP.

Esta placa pode vir acompanhada do microcontrolador AT89S52/53/89S8252/89S8253. Suas principais características são:

  • 8 kB / 12kB de memória de programa FLASH (52 - 8252 /53 - 8253);
  • Faixa de operação de 4V até 6V;
  • Opera até 24MHz;
  • Memória RAM de 256 Bytes;
  • 32 Linhas de I/O Programáveis;
  • Três timers de 16 bits;
  • Nove fontes de interrupção;
  • Interface UART programável;
  • Interface SPI;
  • Watchdog programável;
  • Instrução direta de divisão e multiplicação.

Fazem parte do kit de desenvolvimento 8051 MASTER:

  • 1 Placa 8051MASTER PLUS;
  • 1 Display lcd 16x2 com backligth azul ou verde;
  • 1 Display gráfico 128x64 com backligth azul ou verde;
  • 1 Fonte de alimentação;
  • 1 Cabo de comunicação RS-232;
  • 1 Gravador In-Circuit Paralelo;
  • 1 CD Rom com softwares, guia do desenvolvedor e exemplos em BASIC e C.

Obs: Caso o seu PC não tenha disponível a porta paralela, recomendamos que a gravação da placa seja feita pelo gravador Cerne 8051 USB. Veja detalhes do mesmo neste link.

Obs: A gravação paralela funciona até a versão Windows XP. Para as versões superiores, a gravação deve ser feita usando o gravador 8051 USB.

Clique aqui para ver o layout desta placa!
Clique aqui para ver o tutorial de instalação desta placa!

Clique aqui para ver o tutorial de instalação desta placa com gravador USB!

Clique aqui para ver o tutorial da utilização dos jumpers!

Clique aqui para ver o tutorial da utilização dos pinos!
Veja aqui alguns exemplos deste kit!
