Detalhes do Kit dsPIC MASTER

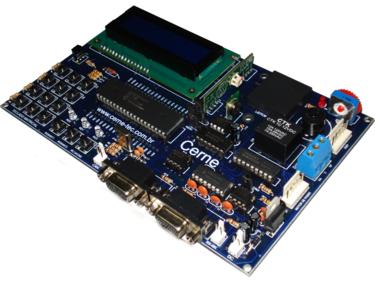

Placa did�tica dsPIC MASTER




Dimensões: 110 mm x 170 mm

Com esta placa didática, aprender a desenvolver projetos no dsPIC30F4013 se tornou muito fácil! Por já implementar em uma única placa, periféricos internos deste microcontrolador, você não necessitará perder tempo com montagens de protótipos e similares. Veja o que você vai aprender nesta placa:

  • Display LCD 16x2 Com backlight azul;
  • Duas portas de Comunicação serial RS232;
  • Conversor AD;
  • Interrupção externa;
  • Interrupção por mudança de estado;
  • PWM;
  • Capture;
  • Comunicação I2C;
  • Gravação ICSP;
  • Comunicação RS485;
  • Comunicação na rede CAN;
  • Varredura de teclas;
  • Motor de Passo;
  • Saída de relé;
  • Comunicação em infravermelho;
  • Comunicação com leitor RFID;
  • Todos os pinos de I/O disponíveis para acesso na placa;
  • ...

Esta placa vem acompanhada do dsPIC30F4013. Suas principais características são:

  • Microcontrolador de 40pinos;
  • Memória de programa Flash com 48k;
  • Memória EEPROM com 1024 bytes;
  • Memória de Dados com 2048 bytes;
  • Três timers de 16 bits;
  • Um timer de 32 bits;
  • Duas Uarts;
  • AD de 12 bits;
  • Módulo CCP;
  • Comunicação CAN;
  • 83 instruções de programação.

Fazem parte do kit de desenvolvimento dsPIC MASTER:

  • 1 Placa dsPICMASTER completa com leitor RFID e dois cartões;
  • 1 Fonte de alimentação;
  • 1 Cabo de comunicação RS-232;
  • 1 CD Rom com softwares, guia do desenvolvedor e exemplos escritos em C e Basic;
  • A placa didática tem gravador no próprio circuito, não sendo necessário nenhum gravador externo.



Obs: Caso o seu PC não tenha disponível a porta serial RS232, recomendamos que a gravação da placa seja feita pelo gravador Cerne USB. Veja detalhes do mesmo neste link.



Clique aqui para ver o layout desta placa!
Clique aqui para ver o tutorial de instalação desta placa!
Veja aqui alguns exemplos deste kit!
