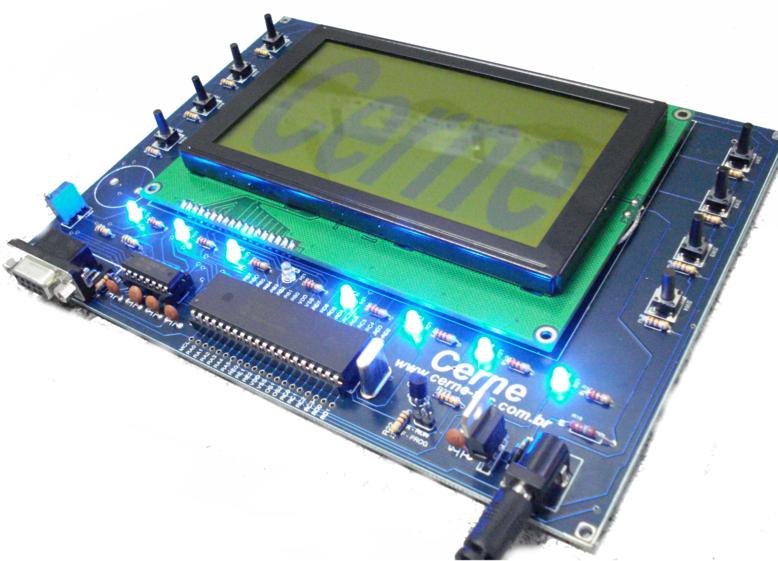

Kit microcontrolador Cerne DISP 240x128 Pixels







Dimensões: 160mm x 200mm

Com esta placa didática, aprender a desenvolver projetos no microcontrolador da linha PIC se tornou muito fácil! Ela permite com que você interfaceie com um display gráfico de 240x128 pixels!!! Por já implementar em uma única placa, periféricos internos deste microcontrolador, você não necessitará perder tempo com montagens de protótipos e similares. Veja o que você vai aprender nesta placa:

  • Display Gráfico 240x128 Pixels!!!;
  • Acionamento de Saídas
  • Leitura de botões;
  • Gravação ICSP;
  • Todos os pinos de I/O disponíveis!
  • Gravador ON BOARD;
  • Comunicação RS232;
  • ...

Esta placa vem acompanhada do PIC18F452. Suas principais características são:

  • Microcontrolador de 40pinos;
  • Possui 33 portas de entrada e saída (I/O);
  • Memória de programa Flash com 16kW;
  • Memória SRAM de 1536 bytes;
  • Um timer de 8 bits;
  • Dois timers de 16 bits;
  • Usart;
  • AD de 10 bits.

Fazem parte do kit de desenvolvimento Cerne DISP:

  • 1 Placa Cerne DISP;
  • 1 Fonte de alimentação;
  • 1 Cabo de comunicação RS-232;
  • 1 CD Rom com softwares, guia do desenvolvedor e exemplos escritos em C demonstrando o uso do display gráfico de 240x128 Pixels dentro outros.



Obs: Caso o seu PC não tenha disponível a porta serial RS232, recomendamos que a gravação da placa seja feita pelo gravador Cerne USB. Veja detalhes do mesmo neste link.





Comprar
